GewindenormenRundgewinde das vorzugsweise für Verschlüsse von Glasbehätnissen genutzt wird.

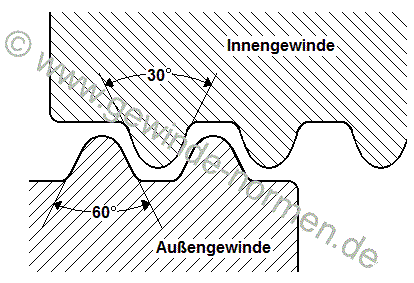

Die Bezeichnung besteht aus dem Buchstaben GL und dem Außendurchmesser, der Flankenwinkel beträgt 60° für das Außengewinde
und 30° für das Innengewinde.
Anzeige:
| Gewinde Kennung |
Außengewinde | Innengewinde | Steigung mm |
||||||
| Außendurch- messer mm |
Kerndurch- messer mm |
Außendurch- messer mm |
Kerndurch- messer mm |
||||||
| max. | min. | max. | min. | min. | max. | min. | max. | ||
| GL 8 | 8,00 | 7,65 | 6,60 | 6,25 | 8,10 | 8,30 | 6,70 | 6,90 | 2,00 |
| GL 10 | 10,00 | 9,65 | 8,60 | 8,25 | 10,10 | 10,30 | 8,70 | 8,90 | 2,00 |
| GL 12 | 12,00 | 11,65 | 10,60 | 10,25 | 12,10 | 12,30 | 10,70 | 10,90 | 2,00 |
| GL 14 | 14,00 | 13,60 | 12,32 | 11,92 | 14,10 | 14,35 | 12,42 | 12,67 | 2,50 |
| GL 16 | 16,00 | 15,60 | 14,32 | 13,92 | 16,10 | 16,35 | 14,42 | 14,67 | 2,50 |
| GL 18 | 18,00 | 17,50 | 15,98 | 15,48 | 18,10 | 18,40 | 16,08 | 16,38 | 3,00 |
| GL 20 | 20,00 | 19,50 | 17,98 | 17,48 | 20,10 | 20,40 | 18,08 | 18,38 | 3,00 |
| GL 22 | 22,00 | 21,50 | 19,98 | 19,48 | 22,10 | 22,40 | 20,08 | 20,38 | 3,00 |
| GL 25 | 25,00 | 24,50 | 22,98 | 22,48 | 25,10 | 25,40 | 23,08 | 23,38 | 3,00 |
| GL 25 | 25,00 | 24,50 | 22,64 | 22,14 | 25,10 | 25,40 | 22,74 | 23,04 | 3,50 |
| GL 28 | 28,00 | 27,50 | 25,98 | 25,48 | 28,10 | 28,40 | 26,08 | 26,38 | 3,00 |
| GL 32 | 32,00 | 31,30 | 29,30 | 28,60 | 32,15 | 32,55 | 29,45 | 29,85 | 4,00 |
| GL 36 | 36,00 | 35,30 | 33,30 | 32,60 | 36,15 | 36,55 | 33,45 | 33,85 | 4,00 |
| GL 40 | 40,00 | 39,30 | 37,30 | 36,60 | 40,15 | 40,55 | 37,45 | 37,85 | 4,00 |
| GL 45 | 45,00 | 44,30 | 42,30 | 41,60 | 45,15 | 45,55 | 42,45 | 42,85 | 4,00 |
| GL 50 | 50,00 | 49,20 | 47,30 | 46,50 | 50,30 | 50,80 | 47,60 | 48,10 | 4,00 |
| GL 56 | 56,00 | 55,20 | 53,30 | 52,60 | 56,30 | 56,80 | 53,60 | 54,10 | 4,00 |
| GL 63 | 63,00 | 62,00 | 60,00 | 59,00 | 63,40 | 64,00 | 60,40 | 61,00 | 5,00 |
| GL 70 | 70,00 | 69,00 | 67,00 | 66,00 | 70,40 | 71,00 | 67,40 | 68,00 | 5,00 |
| GL 80 | 80,00 | 79,00 | 77,00 | 76,00 | 80,40 | 81,00 | 77,40 | 78,00 | 5,00 |
| GL 90 | 90,00 | 89,00 | 87,00 | 86,00 | 90,40 | 91,00 | 87,40 | 88,00 | 5,00 |
| GL 100 | 100,00 | 89,80 | 97,00 | 95,80 | 100,40 | 101,00 | 97,40 | 98,00 | 5,00 |
| GL 112 | 112,00 | 110,80 | 109,00 | 108,80 | 112,40 | 113,00 | 109,40 | 110,00 | 5,00 |
| GL 125 | 125,00 | 123,80 | 122,00 | 120,80 | 125,40 | 126,00 | 122,40 | 123,00 | 5,00 |
