GewindenormenDieses Gewinde ist ein schon fast historisches Gewinde. Andere Bezeichnungen sind: Panzergewinde (PG), Stahl-Panzer-Rohr-Gewinde
oder StaPa-Rohr-Gewinde). Da die Rohre relativ dünnwandig sind, ist die Gewindetiefe nicht sehr hoch.

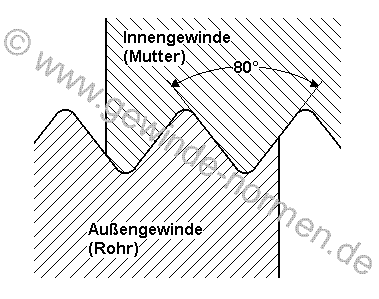

Der Flankenwinkel beträgt 80°.
Anzeige:
| Leitungsdurchmesser mm |
Gewinde Kennung |
Außen mm |
Kernloch mm |
Steigung mm |
| 6,0 | Pg 7 | 12,5 | 11,3 | 1,27 |
| 8,0 | Pg 9 | 15,2 | 13,9 | 1,41 |
| 10,0 | Pg 11 | 18,6 | 17,3 | 1,41 |
| 12,0 | Pg 13,5 | 20,4 | 19,1 | 1,41 |
| 14,0 | Pg 16 | 22,5 | 21,2 | 1,41 |
| 18,0 | Pg 21 | 28,3 | 26,8 | 1,59 |
| 25,0 | Pg 29 | 37,0 | 35,5 | 1,59 |
| 32,0 | Pg 36 | 47,0 | 45,5 | 1,59 |
| 38,0 | Pg 42 | 54,0 | 52,5 | 1,59 |
| 43,0 | Pg 48 | 59,3 | 57,8 | 1,59 |
 |
||||
|
Am 31.12.1999 wurden die Sicherheitsnorm VDE 0619 und die darin zitierten Normen DIN 46319 für metrische Maße und DIN 46320 für PG-Maße zurückgezogen.
Zum 01.01.2000 trat die neue Norm DIN EN 50262 in Kraft. Die neue Norm nutzt die metrischen Größen (Feingewinde, mit der Steigung 1,5 mm).
In der Übergangszeit, bis zum 01.03.2001, durfte das PG-System noch eingesetzt werden.
Für Ersatzzwecke dürfen PG-Artikel weiterhin eingesetzt werden.
Die zehn Maße PG 7 / 9 / 11 / 13,5 / 16 / 21 / 29 / 36 / 42 und PG 48 wurden durch acht neue metrische Maße M 12 / 16 / 20 / 25 / 32 / 40 / 50 und M 63 ersetzt.
Es ist keine 1 zu 1 Umstellung möglich!
|
||||
Möglichkeiten der Umsetzung |
||||
| Pg Größe | Durchmesser mm |
Leitungsdurchmesser mm |
Umsetzung auf Metrischmm |
|
| Pg 7 | 12,5 | 6,0 | M 12 x 1,5 | |
| Pg 7 | 12,5 | 6,0 | M 16 x 1,5 | |
| Pg 9 | 15,5 | 8,0 | M 16 x 1,5 | |
| Pg 11 | 18,6 | 10,0 | M 20 x 1,5 | |
| Pg 13,5 | 20,4 | 12,0 | M 20 x 1,5 | |
| Pg 13,5 | 20,4 | 12,0 | M 25 x 1,5 | |
| Pg 16 | 22,5 | 14,0 | M 20 x 1,5 | |
| Pg 16 | 22,5 | 14,0 | M 25 x 1,5 | |
| Pg 21 | 28,3 | 18,0 | M 25 x 1,5 | |
| Pg 21 | 28,3 | 18,0 | M 32 x 1,5 | |
| Pg 29 | 37,0 | 25,0 | M 32 x 1,5 | |
| Pg 29 | 37,0 | 25,0 | M 40 x 1,5 | |
| Pg 36 | 47,0 | 32,0 | M 50 x 1,5 | |
| Pg 42 | 54,0 | 38,0 | M 50 x 1,5 | |
| Pg 42 | 54,0 | 38,0 | M 63 x 1,5 | |
| Pg 48 | 59,3 | 43,0 | M 63 x 1,5 | |
Schlüsselweiten für Kabelverschraubungen |
||||
| Anschlussgewinde | Schlüsselweite | |||
| Alt | ||||
| Pg 7 | SW 15 | |||
| Pg 9 | SW 19 | |||
| Pg 11 | SW 22 | |||
| Pg 13,5 | SW 24 | |||
| Pg 16 | SW 27 | |||
| Pg 21 | SW 33 | |||
| Pg 29 | SW 42 | |||
| Pg 36 | SW 53 | |||
| Pg 42 | SW 60 | |||
| Pg 48 | SW 65 | |||
| Neu | ||||
| M 12 x 1,5 | SW 15 | |||
| M 16 x 1,5 | SW 19 | |||
| M 20 x 1,5 | SW 24 | |||
| M 25 x 1,5 | SW 30 | |||
| M 32 x 1,5 | SW 36 | |||
| M 40 x 1,5 | SW 46 | |||
| M 50 x 1,5 | SW 55 | |||
| M 63 x 1,5 | SW 66 | |||
