E Gewinde DIN 40400 Elektrogewinde

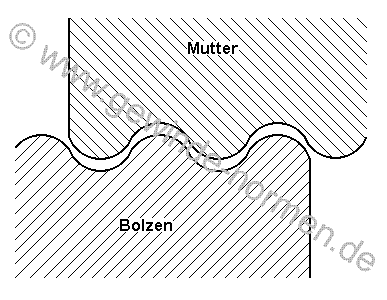

Edisongewinde
Der Begriff Edisongewinde geht auf den Erfinder Thomas Alva Edison zurück, der Buchstabe E steht für Edison. Edison
entwickelte dieses Gewinde, um aus Messingblech kostengünstig Innen- und Außengewinde für die Bauteile der elektrischen
Hausinstallation herzustellen, z. B. für Glühlampen oder Schraubsicherungen.
Noch heute werden Edisongewinde in den ursprünglichen Anwendungsbereichen genutzt. In der Norm DIN 40400 und IEC 60238:1998
sind die Gewinde E5,5, E10, E14, E27 und E40 für verschiedene Glühlampenarten beschrieben.
Die Gewinde E14, E16, E18, E27 und E33 werden außerdem für Sicherungssockel und Schraubkappen von Schmelzsicherungen verwendet.
Anzeige:
Gewinde
Kennung |
Außen
mm |
Kernloch
mm |
Steigung
mm |
| E 5,5 |
5,5 |
4,9 |
1,0 |
| E 10 |
10,0 |
8,8 |
1,81 |
| E 14 |
14,0 |
12,5 |
2,82 |
| E 16 |
16,0 |
14,7 |
2,50 |
| E 18 |
18,0 |
17,0 |
3,00 |
| E 27 |
27,0 |
24,5 |
3,62 |
| E 33 |
33,0 |
30,8 |
4,23 |
| E 40 |
40,0 |
36,3 |
6,35 |
