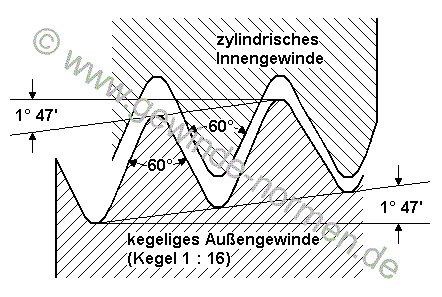

GewindenormenZylindrisches Innengewinde nach DIN 13, kegeliges Außengewinde (Kegel 1:16)
Kegeliges Außengewinde für Rohrverschraubungen, mit Dichtmittel im Gewinde dichtend.
Nach DIN 158-1, ist nur das Außengewinde kegelig, das Innengewinde zylindrisch. Nach der alten Norm DIN 158, sind
Innen- und Außengewinde kegelig. Heute wird in der Praxis noch das kegelige Innengewinde nach alter Norm verwendet.
Das Gewinde wird an Verschluss-Schrauben, Einschraubstutzen und Schmiernippeln verwendet.
Der Flankenwinkel beträgt 60°.
Anzeige:
| Gewinde- kennung |
Durchmesser außen mm |
Durchmesser Kernloch mm |
Steigung mm |
| M 5 keg | 5,00 | 4,019 | 0,80 |
| M 6 keg | 6,00 | 3,773 | 1,00 |
| M 8 x 1 keg | 8,00 | 6,773 | 1,00 |
| M 10 x 1 keg | 10,00 | 8,773 | 1,00 |
| M 10 x 1,25 keg | 10,00 | 8,466 | 1,25 |
| M 12 x 1 keg | 12,00 | 10,773 | 1,00 |
| M 12 x 1,25 keg | 12,00 | 10,466 | 1,25 |
| M 12 x 1,5 keg | 12,00 | 10,160 | 1,50 |
| M 14 x 1,5 keg | 14,00 | 12,160 | 1,50 |
| M 16 x 1,5 keg | 16,00 | 14,160 | 1,50 |
| M 18 x 1,5 keg | 18,00 | 16,160 | 1,50 |
| M 20 x 1,5 keg | 20,00 | 18,160 | 1,50 |
| M 22 x 1,5 keg | 22,00 | 20,160 | 1,50 |
| M 24 x 1,5 keg | 24,00 | 22,160 | 1,50 |
| M 26 x 1,5 keg | 26,00 | 24,160 | 1,50 |
| M 27 x 1,5 keg | 27,00 | 25,160 | 1,50 |
| M 27 x 2 keg | 27,00 | 24,546 | 2,00 |
| M 30 x 1,5 keg | 30,00 | 28,160 | 1,50 |
| M 30 x 2 keg | 30,00 | 27,546 | 2,00 |
| M 33 x 1,5 keg | 33,00 | 31,160 | 1,50 |
| M 33 x 2 keg | 33,00 | 30,546 | 2,00 |
| M 36 x 1,5 keg | 36,00 | 34,160 | 1,50 |
| M 36 x 2 keg | 36,00 | 34,546 | 2,00 |
| M 38 x 1,5 keg | 38,00 | 36,160 | 1,50 |
| M 39 x 1,5 keg | 39,00 | 37,160 | 1,50 |
| M 39 x 2 keg | 39,00 | 36,546 | 2,00 |
| M 42 x 1,5 keg | 42,00 | 40,160 | 1,50 |
| M 42 x 2 keg | 42,00 | 39,546 | 2,00 |
| M 45 x 1,5 keg | 45,00 | 43,160 | 1,50 |
| M 45 x 2 keg | 45,00 | 42,546 | 2,00 |
| M 48 x 1,5 keg | 48,00 | 46,160 | 1,50 |
| M 48 x 2 keg | 48,00 | 45,546 | 2,00 |
| M 52 x 1,5 keg | 52,00 | 50,160 | 1,50 |
| M 52 x 2 keg | 52,00 | 49,546 | 2,00 |
| M 56 x 2 keg | 56,00 | 53,546 | 2,00 |
| M 60 x 2 keg | 60,00 | 57,546 | 2,00 |
